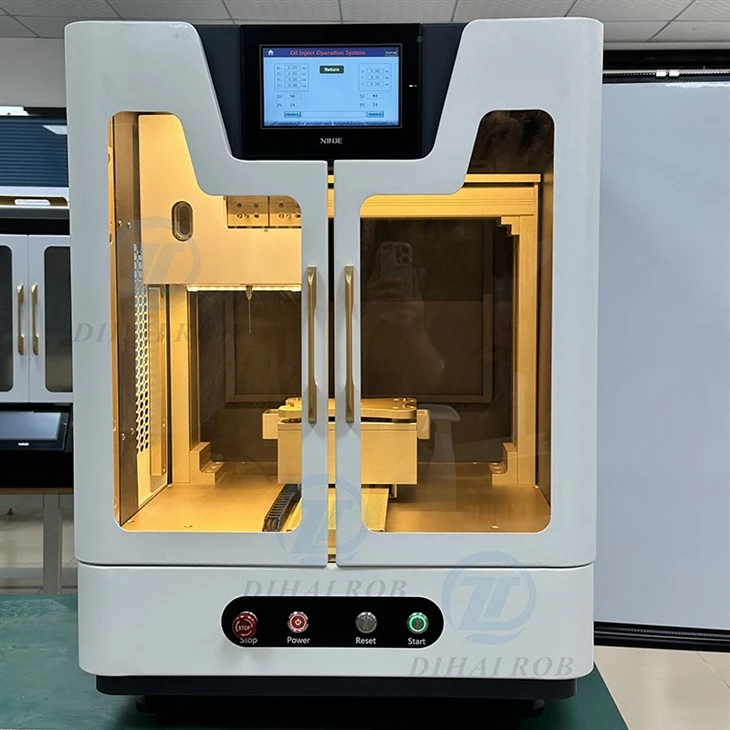

CBD pilnībā automātiska pildījuma eļļas mašīna Viena adatas eļļas iesmidzināšanas mašīna
Tas pieņem uzlabotu X, Y, Z - ass kustības sistēmu, kas var elastīgi pielāgot eļļas iesmidzināšanas pozīciju, lai izpildītu dažādu specifikāciju atomizatoru eļļas iesmidzināšanas prasības. Iekārta ir aprīkota ar augsta līmeņa šķidruma tilpuma kontroles ierīci. Šķidruma tilpuma precizitātes kļūda (nominālais gājiens) ir mazāks vai vienāds ar 1%, un šķidruma tilpuma precizitātes kļūda (atkārtojamība) ir starp 0. 3%- 0. 7%, nodrošinot katras eļļas iesmidzināšanas precizitāti. Iekārta ir viegli darbināma. Izmantojot lietotāju - draudzīgu darbības interfeisu, operatori var viegli iestatīt eļļas iesmidzināšanas pozīcijas parametrus un citus darbības parametrus. Tās naftas uzglabāšanas baseina maksimālā ietilpība ir 1300 ml, samazinot biežas degvielas uzpildes problēmas.
Tajā pašā laikā aprīkojumā tiek izmantoti augstas kvalitātes šķidruma saskares materiāli, ieskaitot alumīnija sakausējumu, silikonu un nerūsējošo tēraudu, nodrošinot eļļas produkta kvalitāti un aprīkojuma izturību. Tas ir piemērots lieliem mēroga atomizācijas ražošanas uzņēmumiem, kas var efektīvi uzlabot ražošanas efektivitāti un samazināt ražošanas izmaksas.
Pamata darbības metodes
Atdzesizatora paplātes izvietošanas metode:

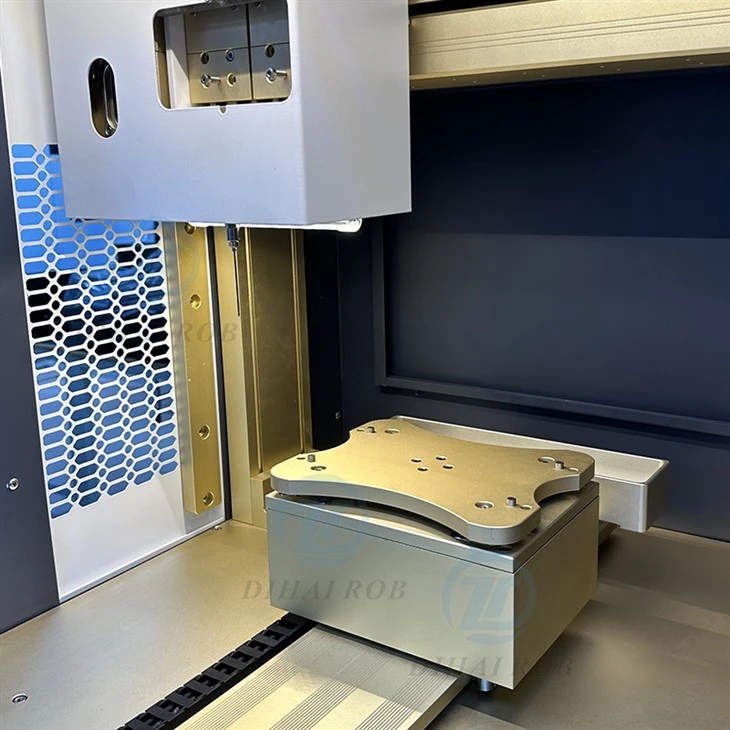

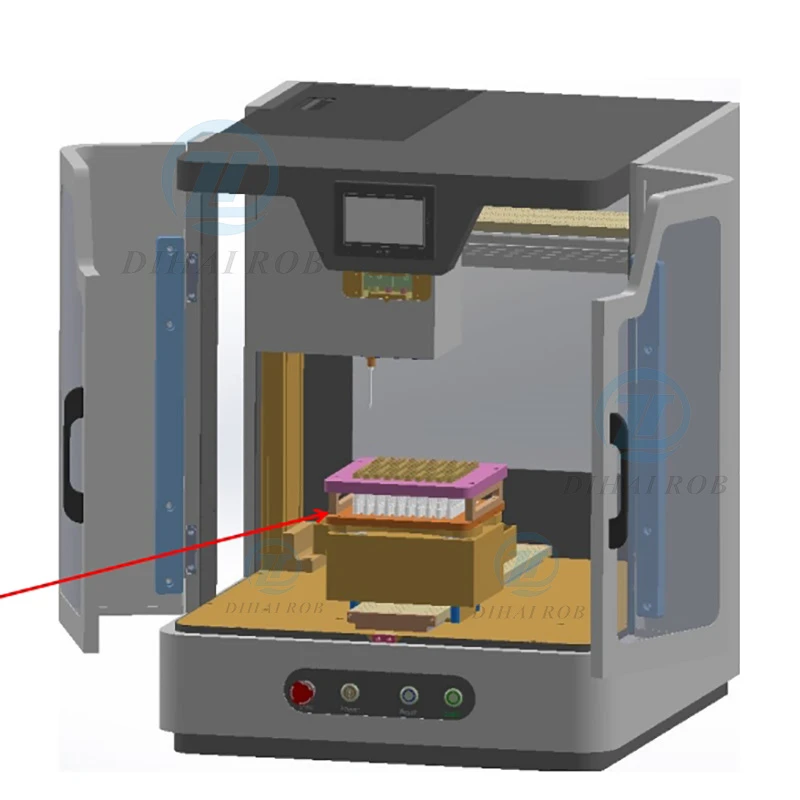

Novietojiet atomizatora paplāti uz paplātes sēdekļa, izlīdziniet četrus uz paplātes novietojuma caurumus ar četrām novietnes tapām uz paplātes sēdekļa, kā parādīts attēlā.
Atomizatora pozīcijas parametru iestatīšana:
Darbības interfeisa mājas lapā noklikšķiniet uz “Atiestatīt”, lai atiestatītu visas kustīgās asis, un pēc tam ievadiet MHI sistēmas darbības interfeisu - manuālu darbību.

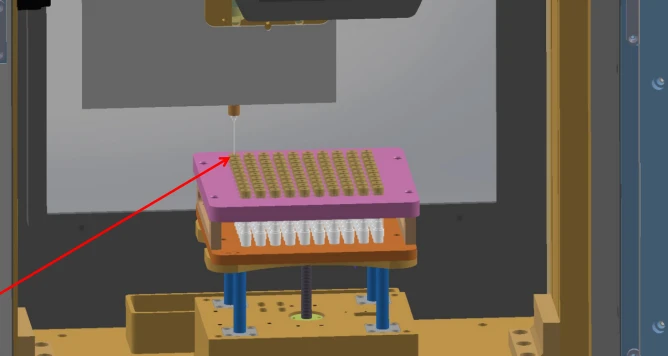

Darbojieties X, Y un Z asis, lai pārvietotu un novērotu šļirces un pirmā atomizatora eļļas injekcijas stāvokli, kā parādīts labajā pusē - rokas attēlā.
Piezīme: Eļļas iesmidzināšanas šļirču garums, ko izmanto dažādu garumu atomizatoriem, ir atšķirīgi. Ja atomizatora garums ir mazāks par 40 mm, izmantojiet garu šļirci; Ja atomizatora garums ir lielāks par 100 mm, izmantojiet īsu šļirci.
Galvenie veiktspējas parametri
| Projekta nosaukums | Parametri |
|---|---|
| Ieejas spriegums (v) | Vienas fāzes AC110VAC 60Hz |
| Ievades jaudas ietilpība (jauda) | 1,2 kW |
| Temperatūras mērījumu diapazons | 0 - 120 grāds, precizitāte 2% |
| Aprīkojuma izmēri | 620x670x800 (vienība: Lūdzu, noskaidrojiet, parasti mm) |
| Aprīkojuma svars | 160 kg |
| Vides apstākļi | Temperatūra 0 - 100 grāds |
| Šķidruma tilpuma precizitāte (nominālais gājiens) | Kļūda ir mazāka vai vienāda ar 1% |
| Šķidruma tilpuma precizitāte (atkārtojamība) | Kļūda 0. 3% - 0. 7% |
| Maksimālā eļļas uzglabāšanas baseina ietilpība | 1300 ml |
| Novērtēts virzuļa virzītājspēks | 0.9N.m |
| Injekcijas spējas specifikācija | 0. 2 - 7 ml |
| Šķidrums - Sazinieties ar materiāliem | Alumīnija sakausējums, silikons, nerūsējošais tērauds |
Aprīkojuma pārskats
| Sērijas numurs | Nosaukt |
|---|---|
| 1 | Augšējais apvalks |
| 2 | Naftas uzglabāšanas tvertne |
| 3 | Priekšējās durvis 1 |
| 4 | Sānu durvis |
| 5 | Eļļas injekcijas sūknis |
| 6 | Naftas saņemšanas kaste |
| 7 | Y ass kustības montāža |
| 8 | Z ass kustības montāža |
| 9 | Operācijas panelis |
| 10 | Ārdurvis 2 |
| 11 | X ass kustības montāža |
| 12 | Darbības skārienekrāns |
Nosakiet eļļas injekcijas pozīciju:

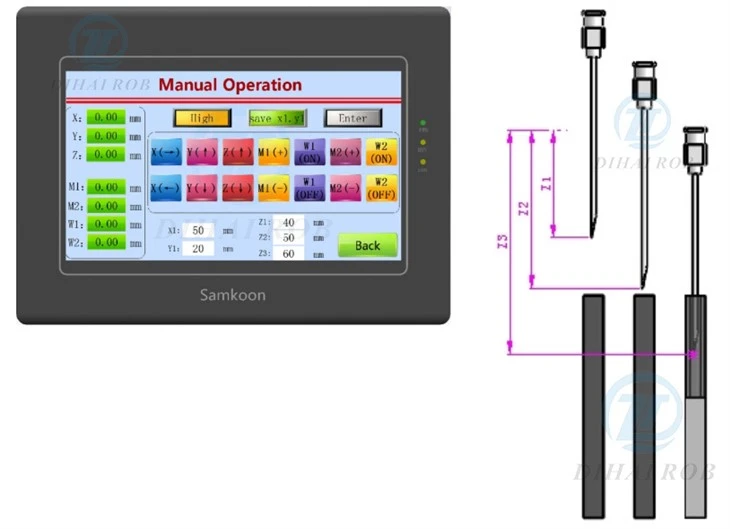

Pārvietojiet X, Y un Z asis uz pirmā atomizatora eļļas injekcijas stāvokli. Kad tiek parādīts "Saglabāt x1, y1", noklikšķiniet uz taustiņa "Enter", lai saglabātu pašreizējās X\/Y asu sākuma koordinātas.
Vēlreiz noklikšķiniet uz Pārslēgšanas atslēgas. Kad parādās "Saglabāt Z1", noklikšķiniet uz taustiņa "Enter", lai saglabātu augstāko celšanas punktu Z1 eļļas injekcijai uz z -ass.
Darbināt z -asi, lai virzītos uz leju. Novērojot, ka adata sasniedz atomizatora augšdaļu un kreisās - labās puses kustības laikā nav sadursmes, noklikšķiniet uz pārslēgšanas taustiņa. Kad parādās "Saglabāt Z2", noklikšķiniet uz taustiņa "Enter", lai saglabātu Z - asi augstumu Z2 netālu no atomizatora augšdaļas.
Turpiniet darbināt Z - asi, lai virzītos uz leju. Ievērojiet eļļas iesmidzināšanas dziļumu, kad adata tiek ievietota atomizatorā. Noklikšķiniet uz pārslēgšanas atslēgas. Kad parādās "Saglabāt Z3", noklikšķiniet uz taustiņa "Enter", lai saglabātu Z -ass eļļas iesmidzināšanas dziļumu Z3. Tad pozīcijas parametra iestatījums ir pabeigts, kā parādīts labajā pusē - rokas attēlā.
